BD06L 無刷驅動器12-24VDC供電 驅動60W以下無刷電機 啟動停止 電子剎車正反轉控制外接電位器調速 小體積方便安裝 應用于研磨 攪拌 高速運行
分享
小功率無刷驅動器
使用簡單小巧
運行平穩
12-24V供電
快速停止功能
使用簡單小巧
運行平穩
12-24V供電
快速停止功能
產品詳情
調速范轉寬, 0-20000RPM.
驅動器自身損耗小,效率高,溫升低,因此體積小,易安裝。
使能,方向,剎車輸入信號。
多種完善的保護功能..限流保護功能,防止電機堵轉損壞。
支持不同應用場合,可對驅動器動態響應定制。
支持功能深度定制。專機化應用。

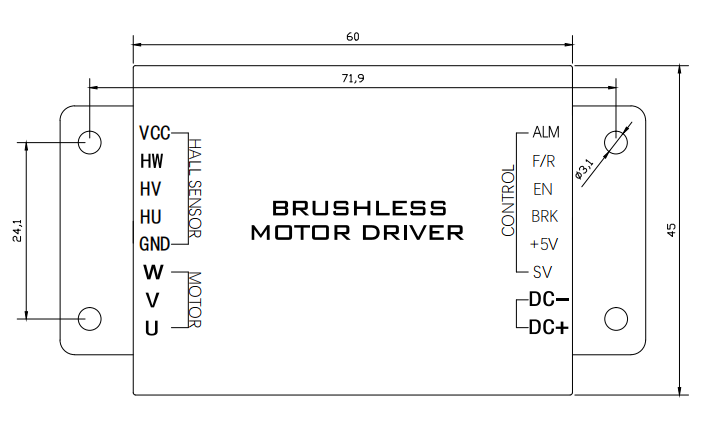

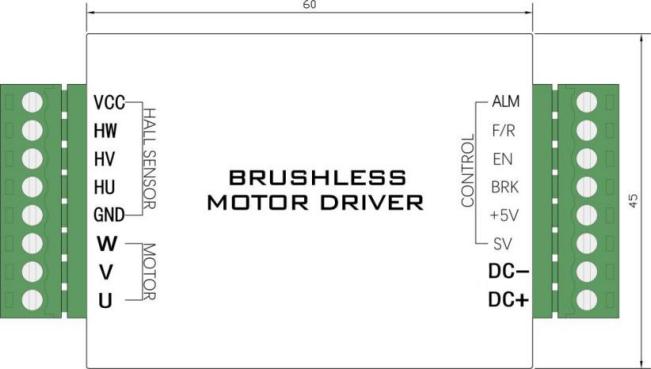

驅動器安裝尺寸
二．技術參數規格
項目 | 最小值 | 典型值 | 最大值 | 單位 |
輸入電壓 | 8 | 12 | 24 | VDC |
輸出電流 | 3 | A | ||
欠壓保護 | 10 | VDC | ||
過壓保護 | 30 | VDC | ||
轉速控制 | 150 | 3000 | 30000 | Rpm |
重量 | 0.28KG | |||
尺寸 | 60*45*33 單位MM | |||
控制方式 | 方波 | |||
調速方式 | 0-5VDC模擬量輸入, 0-100%PWM輸入 (PWM頻率范圍: [1Kz-20KHz) | |||
過流保護功能 | 當電流超過工作電流設置值并持續一設定時間后產生過流保護 | |||
過壓 | 當電壓超過30V時產生過電壓保護 | |||
欠壓 | 當電壓低于8V時產生欠電壓保護 | |||
霍爾異常 | 霍爾信號出現異常值 |
三．數字控制信號端口
名稱 | 說明 |
DC+/DC- | 直流電壓輸入端 （DC12V~DC24V） |
U,V,W | 電機相線 |
Hu,Hv,Hw | 霍爾信號線 |
VCC | 霍爾電源+ |
SV | 外接調速。使用內部調速時懸空。 |
F/R | 方向，懸空或高電平時為正轉，低電平反轉 |
EN | 控制信號使能端 高電平運行，低電平停止和DC-短接即是低電平 |
BRK | 剎車，高電平運行，低電平剎車停止和DC-短接即是低電平 |
ALARM | 報警信號輸出端（報警后會拉低ALM端口） |
啟動與停止(EN)
驅動器上電后電機自行運行。 連接EN端和DC-端可控制電機的停止。 通過在DC-與EN之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與停止的切換。 |
快速停止(BRK)
驅動器上電后電機自行運行。 連接BRK端和DC-端可控制電機快速剎車停止。 通過在DC-與BRK之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與剎車的切換。 |
方向控制（F/R）
驅動器上電后電機按照F/R設定自行運行。 連接F/R端和DC-端可控制電機換向。 通過在DC-與F/R之間接入開關或使用PLC等控制其通斷，即可實現電機方向切換。 |
注意：從電機軸的方向觀察，電機軸順時針為正轉，反之為反轉。 |

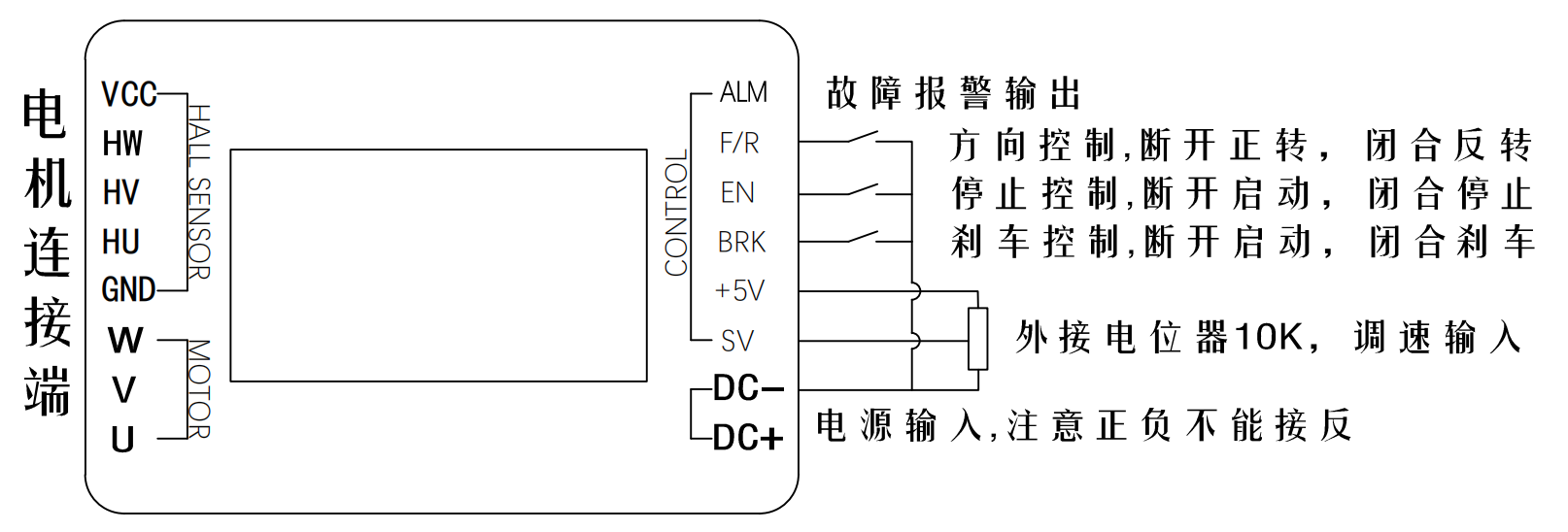

四．電機和外部控制接線圖
四．故障及處理
報警指示 | 狀態說明 | 解決辦法 |
綠燈閃爍2次 | 過壓報警 | 請檢測母線電壓 |
綠燈閃爍3次 | 功率管過流報警 | 驅動器選型過小，更換大號驅動器 |
綠燈閃爍4次 | 過流報警 | 驅動器選型過小，更換大號驅動器 |
綠燈閃爍5次 | 欠壓報警 | 檢查電源電壓,同時檢查電源功率是否滿足大于電機功率1.5倍的條件 |
綠燈閃爍6次 | 霍爾報警 | 請檢查檢測電機接線是否牢靠。 |
綠燈閃爍7次 | 堵轉報警 | 請確定電機負載是否過大，驅動器過小 |
綠燈閃爍8次 | 兩種以上報警 | 主要以霍爾與堵轉報警為常見狀況。檢查以上各項問題 |
